鎮江卷板機廠家告訴你卷板機的結構及其特點
來源：http://www.kqfu.cn/
發布：2017/10/10
作者：匿名
隸屬于：新聞中心
近段時間，卷板機的應用很廣泛，在很多車間都能看到它的身影，它也為我們的工作、生活帶來額很多的便利。但是對于其特殊的結構，了解的人是很少的。今天鎮江卷板機廠家就以對稱上調三輥卷板機為例子，說說它的結構及其特點。
卷板機的結構：

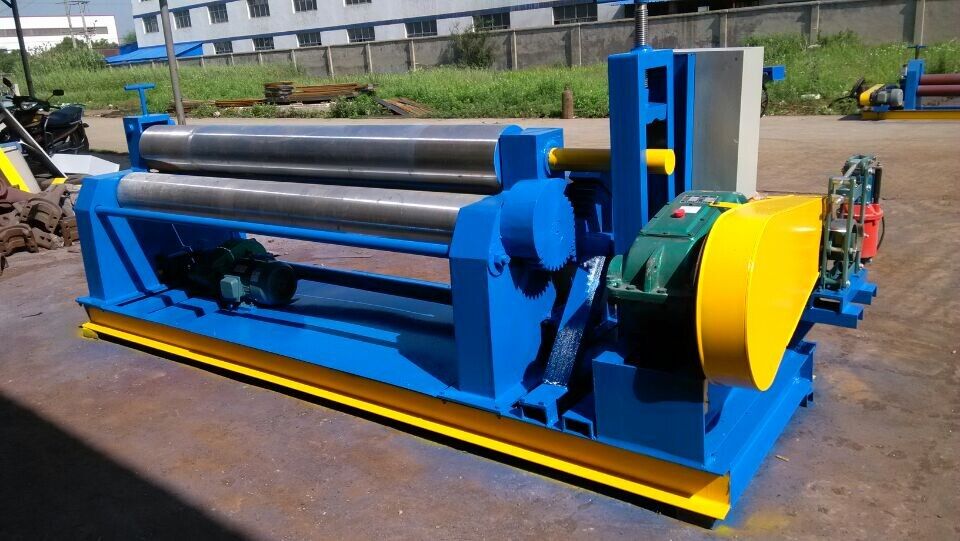

對稱上調三輥卷板機是以兩個下輥為主動輥，其位里固定，上輥為從動輥，可以上下移動。借助離合器，上輥對于下輥可調節平行或傾斜位2，以適應卷制圓形或錐形工件的需要。三根輥子安裝在左、右機架上，構成機器的主體。傳動系統全部安裝在右機架的右倒，機架及傳動部分安裝在整體焊接底座上，構成機器的整體。
電控臺設在機器的前而。為廠指示上輥升降位移，在了津L架及軸承Ws處設有指針、際尺。為便于簡形工件從上輥取出，在上輥左端設有翻轉軸承，右端設有翹起調整機構。下棍的正反旋轉，上輥的升降、翹起、放平均由電氣控制。卸料時翻轉軸承的脫開與閉合，翹起機構位R的調整，離合器的離合均為手動操作，這種結構的派輥卷板機。山于兩下棍位置固定，且始終對稱于上輥，直接用它卷制的工件的端部剩余直邊較長，需事先借助于專用工具或其它設備頂彎端部來彌補這一不足。但它的構造簡單、工作可靠、易于維護，所以在中板筒類零件的制作中有較廣泛的使用。
卷板機的特點：
1.全鋼焊接結構，設備剛性強，并采用計算機有限元計算分析法進行優化設計計算; 大型上輥萬能式卷板機主要特點:超群制品精度獨特的彎曲工藝，高精度端部數控卷板機預彎，連續彎曲無后角，彎曲過程數字控制人機對話控制界面，高效智能操作物理彎曲工藝軟件，人機對話窗口，彎曲過程自動補償。單人操作，高效安全便捷豐富的彎曲形狀具有卷制O型、U型、多段R等不同的形狀;
3.軸輥由中碳鋼經鍛造及調質處理后進行精加工;
4.兩下輥有支承輥;提高卷制工件精度及機器整體性能;
5.采用電氣集中控制，操作簡單、方便;
6.控制臺采用人性華設計，操作簡便方便;
7.集中潤滑系統。
